您的位置：首頁 > 產品中心 > 工業機器人平臺系列 > 工業機器人應用編程一體化教學創新平臺

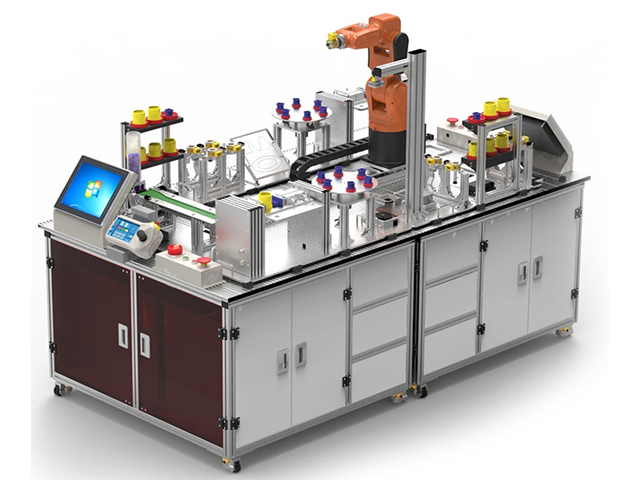

工業機器人應用編程一體化教學創新平臺

工業機器人應用編程一體化教學創新平臺采用模塊化設計，靈活組合，可進行初級、中級的實訓考核與技能鑒定。依次遞進，高級別涵蓋低級別技能要求。

產品詳情

1.工業機器人
由工業機器人本體、機器人底座、機器人控制柜和示教盒等組成。
1) 負載能力：≥4kg
2) 自由度：≥6軸
3) 重復定位精度：≤0.01mm
4) 動作范圍：
J1軸≥340°
J2軸≥230°
J3軸≥402°
J4軸≥380°
J5軸≥240°
J6軸≥720°
5) 最大動作速度：
J1軸≥460°/s
J2軸≥360°/s
J3軸≥520°/s
J4軸≥560°/s
J5軸≥560°/s
J6軸≥900°/s
6) 工作范圍：≥550mm
7) 安裝：地面安裝/頂?shù)?/span>
8) 本體重量:≤20kg
9) 驅動方式:交流伺服電機驅動
10) 環境溫度（機器人本體）:0~45℃
2.標準實訓臺
鋁型材搭建，前后可視化開關門，兩側和底部鈑金封板，為機器人、示教器、功能模塊的安裝提供標準的安裝接口，預留有標準氣源和電氣接口安裝位置，根據模塊的使用情況進行功能的擴展。同時為工業機器人、功能模塊、功能套件提供穩定的電源，平臺上可牢固安裝多種功能模塊。
技術參數：
1) 實訓臺尺寸（長×寬×高）：≥1300mm×1200mm×880mm
2) 模塊固定板：≥10個
3) 最大電氣接口容量：≥3組
4) 實訓模塊可任意組合放置，可固定
3.快換工具模塊
由固定底板、快換支架、檢測傳感器、快換盤（1套主盤，7套工具盤）等組成。根據不同的實訓目標和操作對象，提供多種不同的快換工具。
機器人末端工具包括單吸盤工具、電機手爪工具、關節手爪工具、無源工具（包括繪圖筆工具，金屬筆工具，模擬焊槍工具）、激光筆工具，共7種工具。
3.1快換支架技術參數：
1) 支架外形尺寸（長×寬×高）：≥300mm×300mm×180mm
2）底座尺寸（長×寬×高）：≥300mm×300mm×8mm
3) 容量：≥4個快換工具
3.2快換盤技術參數：
1) 快換裝置材質：本體材質鋁合金，緊鎖機構合金鋼
2) 承重：≥3kg
3) 允許力矩：≥20N·m
4) 工作壓力：0.3-1MPa
5) 重量：≤0.5kg
3.3單吸盤工具技術參數：
1) 吸盤盤徑：≥20mm
2) 吸附力≥10N，配真空發生器和電磁閥
3.4電機手爪工具技術參數：
1) 氣缸缸徑：≥12mm
2) 行程：≥24mm
3.5關節手爪工具技術參數：
1) 氣缸缸徑：≥12mm
2) 行程：≥24mm
3.6無源工具技術參數：
1) 工具類型：繪圖筆工具，金屬筆工具，模擬焊槍工具
3.7激光筆工具技術參數：
1) 顏色：紅
2) 激光類型：點激光
4.樣件套裝：
實訓項目的工作對象，含組裝套件（關節套件、電機套件）、碼垛套件（碼垛矩形套件、碼垛方形套件）。
關節套件由不少于3種零件組成，應用時需包含電機套件共同使用，構成總計6種零件的組裝套件。
4.1組裝套件技術參數：
1) 數量：≥6套
2) 顏色種類：≥3種（紅、黃、藍）
3) 零件種類：≥6種（關節套件3種、電機套件3種）
4) 可完全組裝或自定義組裝。
4.2碼垛套件技術參數：
1) 零件種類：≥2種（方形、矩形）
2) 方形零件顏色種類：≥2種（紅、藍）
3) 方形零件數量：≥10個
4) 方形零件尺寸（長×寬×高）：≥30mm×30mm×12mm
5) 矩形零件顏色種類：≥2種（紅、藍）
6) 矩形零件數量：≥10個
7) 矩形零件尺寸（長×寬×高）：≥30mm×60mm×12mm
5.平面繪圖模塊
由固定底板、平面繪圖板、支架、不銹鋼拉手等組成。
技術參數：
1) 平面繪圖模塊尺寸（長×寬）：≥300mm×300mm；高度40mm-200mm3擋可變
2) 適配標準實訓臺定位安裝
3) 圖樣張數：≥10張
4) 平面繪圖板尺寸（長×寬×高）：≥250mm×245mm×6mm
6.曲面繪圖模塊
由固定底板、曲面繪圖板、不銹鋼拉手等組成。模塊帶有基礎軌跡，也滿足自定義預設軌跡。
1) 曲面繪圖模塊尺寸（長×寬×高）：≥300mm×300mm×100mm
2) 適配標準實訓臺定位安裝
3) 曲面繪圖板尺寸（長×寬×高）：≥250mm×200mm×35mm
4) 預設圖案：直線、圓弧、曲線、正交坐標系、非正交坐標系
7.搬運模塊
由固定底板、不銹鋼拉手等組成。帶有多種不同類型的庫位，使用電機套件滿足機器人對不同零件的搬運。
技術參數：
1) 外形尺寸（長×寬×高）：≥300mm×300mm×40mm
2) 適配標準實訓臺定位安裝
3) 可容納零件個數：≥18個
4) 排列形式：≥3行6列
8.碼垛模塊
由碼垛固定底板、不銹鋼拉手等組成。使用碼垛套件實現機器人碼垛解垛。
技術參數：
1) 外形尺寸（長×寬×高）：≥300mm×300mm×40mm
2) 適配標準實訓臺定位安裝
3) 零件容量：矩形工件不少于10個、方形工件不少于10個，可混裝
9.通用電氣接口套件
適配機電一體化功能模塊，為模塊提供穩定的電源和控制器資源。
9.1 控制套件
包含總線模塊、數字量擴展模塊、模擬量擴展模塊、工業交換機。
技術參數：
（一）總線模塊
1）支持EtherCAT或DeviceNet
（二）數字量擴展模塊
1) 數字量通道：不少于16DI/DO
2) 電源：≥DC24V
（三）模擬量擴展模塊
1) 模擬量通道：不少于4AI/AO
2) 電源：≥DC24V
（四）工業交換機
1) 端口數量：不少于8
2) 電源：≥DC24V
9.2 電氣接口模塊
電氣接口模塊安裝于標準實訓臺臺面上，包括3組通用電氣接口和1組電氣專用接口。通過快插線纜與各有源功能模塊進行連接，實現設備主控與各模塊之間的供電及通訊。
需滿足以下功能特點：
1）同類型接口通用；
2）不同類型接口防呆保護；
3）接口插座帶紅點方向指示；
4）接口通過快插電纜進行連接。
單套通用電氣接口模塊技術參數：
1）通道數：≥9
2）電源：不小于DC24V獨立供電
3）數字量：≥5DI/DO
4）模擬量：≥1AI/AO
5）RJ45接口數：2
6）控制源：機器人直接控制
通用電氣接口技術參數：
1）電源：不小于DC24V，端口數≥2
2）模擬量輸入接口：0-10V不小于,DC24V獨立供電
3）模擬量輸出接口：0-10V, 不小于DC24V獨立供電
4）數字量輸入輸出接口1：1DI/1DO，不小于DC24V獨立供電
5）數字量輸入輸出接口2：2DI/2DO，不小于DC24V獨立供電
6）數字量輸入輸出接口3：2DI/2DO，不小于DC24V獨立供電
7）RJ45接口數：≥2
專用電氣接口技術參數：
1）變位機伺服動力接口：SV1-1，引腳數≥6
2）變位機伺服編碼器接口：SV1-2，引腳數≥4
3）行走軸伺服動力接口：SV2-1，引腳數≥6
4）行走軸伺服編碼器接口：SV2-2，引腳數≥4
5）皮帶調速電機接口：AV1，引腳數≥5
6）旋轉供料機步進系統接口：DRV1，引腳數≥7
7）RFID接口：RFID，引腳數≥8
9.3快插線纜
快插線纜用于電氣接口模塊與各功能模塊之間的電氣連接與信息傳輸。線纜兩端可實現快速插拔。
特點：
1）快插接頭防呆保護，快插連接器帶紅點方向指示；
2）不同類型電纜按顏色區分；
3）可快速連接不同的通用IO接口，實現對設備的控制；
4）可快速連接通用電源接口，實現模塊供電；
5）可快速連接變位機等模塊專用電氣接口，實現設備的供電與控制；
6）可快速連接通用以太網接口，實現以太網模塊通信，并從示教盒上監控相應變量。
技術參數：
1）通用電源線纜：黑色，線芯×2，M9雙頭快插
2）通用AI線纜：綠色，線芯×4，M9雙頭快插
3）通用AO線纜：橙色，線芯×5，M9雙頭快插
4）通用DI/DO線纜：灰色，線芯×6，M9雙頭快插
5）變位機模塊專用動力線纜：橙色，線芯×6，M15雙頭快插
6）變位機模塊專用編碼器線纜：綠色，線芯×4，M15雙頭快插
7）皮帶運輸模塊專用線纜：黑色，線芯×5，M15雙頭快插
8）旋轉供料模塊專用線纜：灰色，線芯×7，M15雙頭快插
9）RFID模塊專用線纜：黑色，線芯×8，M15雙頭快插
10）CAT6標準網線：黑色或灰色，線芯×8，RJ45標準連接器
10.外圍控制器套件
包括控制器及人機界面。控制器采用模塊化、緊湊型設計,可擴展，具有標準工業通信接口，適用于實現簡單邏輯控制、高級邏輯控制、網絡通信與控制應用，以及小型運動控制系統、過程控制系統等高級應用功能。人機界面具備舒適性、多功能和多集成接口的特點，不銹鋼前端面板，IP65防護等級。
10.1控制器技術參數：
1）物理尺寸：≥130mm×100mm×75mm
2）工作存儲器：≥125KB
3）裝載存儲器：≥4MB
4）保持性存儲器：≥10KB
5）數字量：≥14DI/10DO
6）模擬量：≥2AI/2AO
7）位存儲器（M區）：≥8192字節
8）高速計數器：≥6路
9）脈沖輸出：≥4路
10）以太網端口數：≥2個
11）通信協議支持：PROFINET、TCP/IP、SNMP、DCP、LLDP、ISO-on-TCP、UDP、Modbus、S7等通信協議，PROFIBUS、AS接口通信擴展可支持
12）數據傳輸率：≥10/100Mb/s
13）布爾運算執行速度：≥0.08μs/指令
14）移動字執行速度：≥1.7μs/指令
15）實數數學運算執行速度：≥2.3μs 指令
10.2 人機界面技術參數：
1）顯示屏≥7英寸的 TFT 顯示屏，16777216 色
2）分辨率 ≥800×480 像素
3）操作方式：觸摸屏
4）背光無故障時間：不少于80000H
5）用戶內存：≥12MB
6）電壓額定值：DC24V
7）Interfaces 1個PROFINET接口（2個端口，帶集成開關）
8）防護等級：IP 65 (前面板)后面板IP20
11.裝配模塊
由氣動夾緊機構、固定底板、不銹鋼拉手等組成。
技術參數：
1) 模塊外形尺寸（長×寬×高）：≥300mm×150mm×53mm
2) 適配標準實訓臺定位安裝
3) 雙軸氣缸行程：≥50mm
4) V型塊固定夾持范圍：φ30mm～φ65mm
12.井式供料模塊
由井式供料機、固定底板、不銹鋼拉手等組成。用于儲存多種零件，根據實訓要求，由機器人控制供料時機。
技術參數：
1) 模塊外形尺寸（長×寬×高）：≥300mm×300mm×319mm
2) 適配標準實訓臺定位安裝
3) 有機玻璃管長：≥150mm
4) 驅動氣缸行程：≥75mm
13.皮帶運輸模塊
由皮帶輸送機、固定底板、不銹鋼拉手等組成。調速電機驅動皮帶輸送機，運輸多種不同的零件。
技術參數：
1) 外形尺寸（長×寬×高）：≥600mm×300mm×180mm
2) 適配標準實訓臺定位安裝
3) 輸送機長度：≥600mm
4) 有效工作寬度：≥60mm
5) 最高速度：≥4m/min
6) 控制電壓：≥DC24V
7) 調速器：
(1) 電壓：單相AC220V
(2) 頻率：50/60Hz
(3) 調速范圍：90-3000r/min
14. RFID模塊
由RFID讀寫器、固定底板、不銹鋼拉手等組成。RFID讀寫器感應芯片，通過工業總線和以太網通信控制，對芯片進行信息的讀取和寫入。
技術參數：
1) 外形尺寸（長×寬×高）：≥300mm×150mm×59mm
2) 適配標準實訓臺定位安裝
3) 通訊接口：RS422
4) 讀寫器：
